Liebherr R 980 SME

Autor

Beitrag

« Vorheriges Thema | Nächstes Thema »

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

Zitatantwort auf diesen Beitrag erstellen

Gestern sind dann 4,8 kg Zahnräder angekommen großes Grinsen

Dateianhang:


__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

02.04.2021 10:02

Nehmen Sie Christian in Ihre Freundesliste auf

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

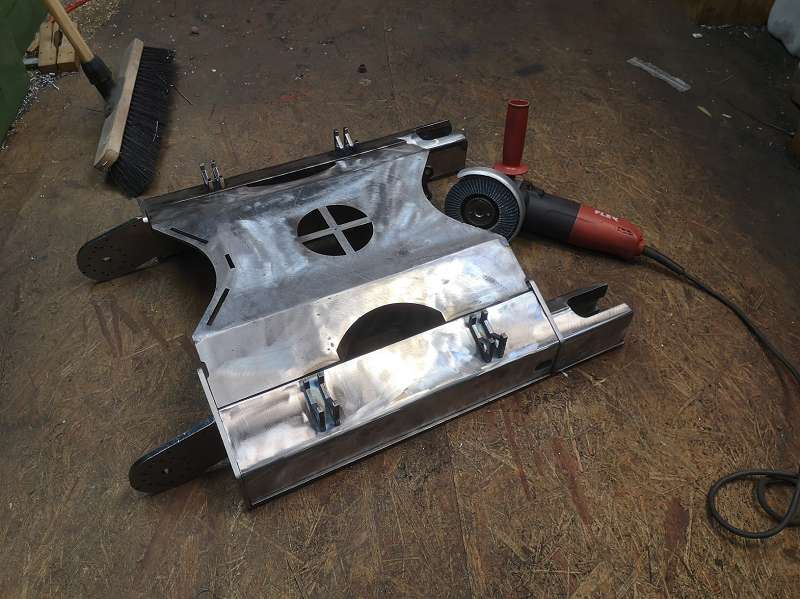

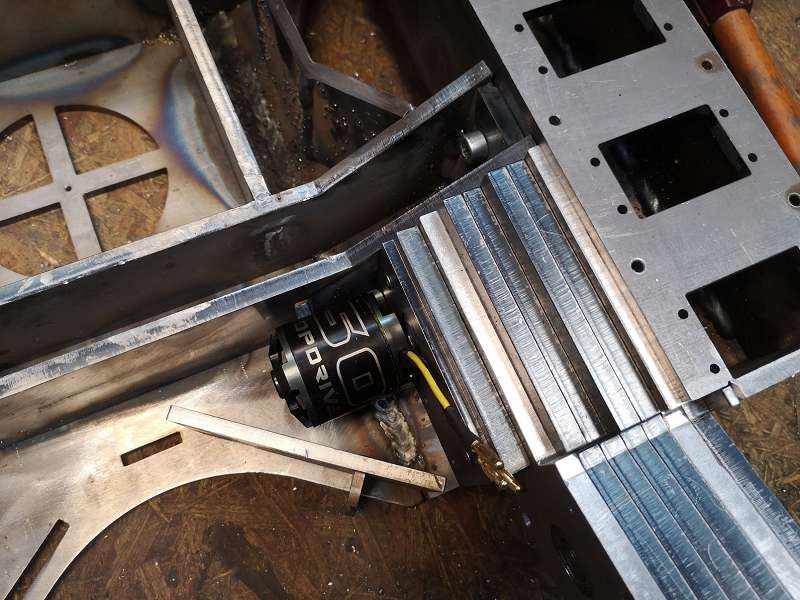

Heute habe ich mal das linke Laufwerkschiff zusammen geschweißt und angebaut.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

02.04.2021 23:39

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

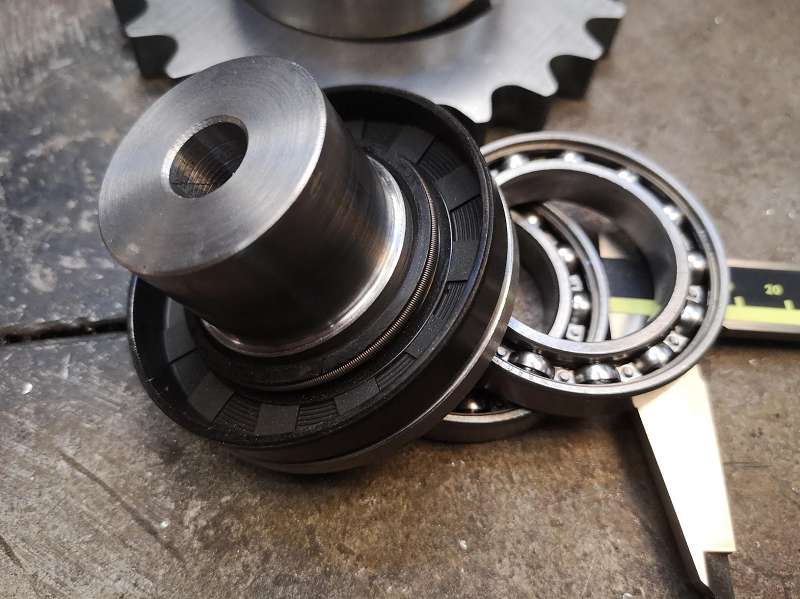

Ich habe mir ja die Getriebescheiben wo die Lager rein kommen auch Lasern lassen und für die Lagersitze habe ich mir extra 26 und 28er Reibalen gekauft aber es war dann so ungenau das es 4-5 Zehntel ungenau war und so die Zahnräder nicht passten.

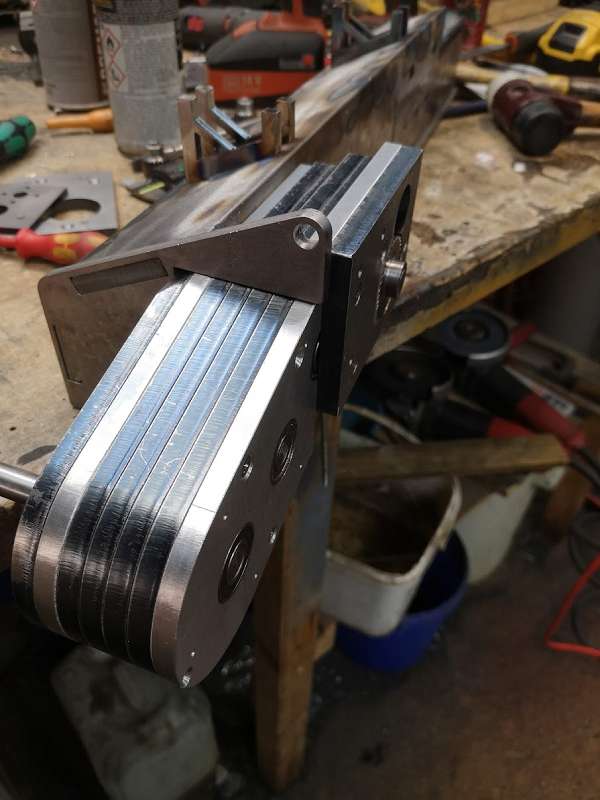

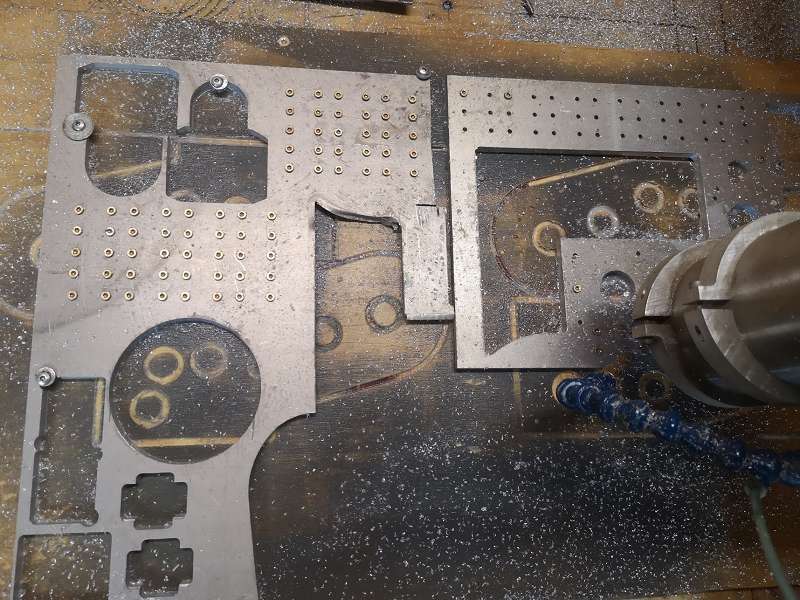

So habe ich mir heute die beiden Äußeren Scheiben gefräst übrigens aus hochfesten Alu (AW 7075) weil ja das so gerne bei manchen erwähnt wird RoflRoli

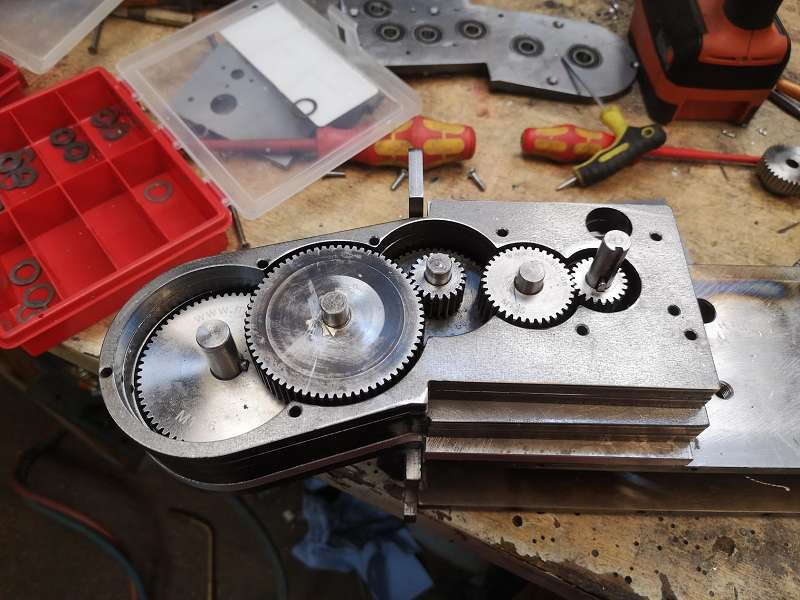

Danach hab ich mal die Zahnräder Aufgebohrt gerieben abgedreht Passfedernuten gemacht Wellen hergerichtet und Nuten eingefräst und eine für ein Laufwerksschiff das Getriebe zusammen gebaut.

Hier fehlt nur noch der Motor, bei dem werde ich morgen die Welle ausbauen und eine Längere einbauen die dann das Ritzel via Passfeder aufnimmt.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

04.04.2021 23:03

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

Mein Ofen zum Brennen der Feinguss formen läuft nun auch, werde ihm aber noch eine 16 cm Steinwollschicht Rundherum spendieren und mit Blech verkleiden da er sehr Heiß außen wird, um die 220 Grad und es ab 800 Grad ultra schleppend geht, mit Dämmung sollte das dann Klappen denke ich.

Hier noch ein Foto wo er auf 820 Grad gerade ist, das Eisenstück glüht sehr schön.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

04.04.2021 23:10

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

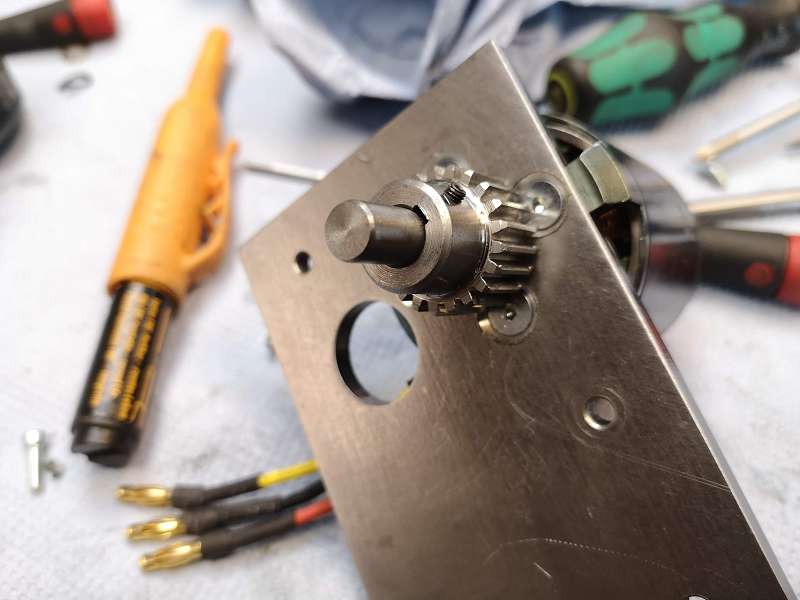

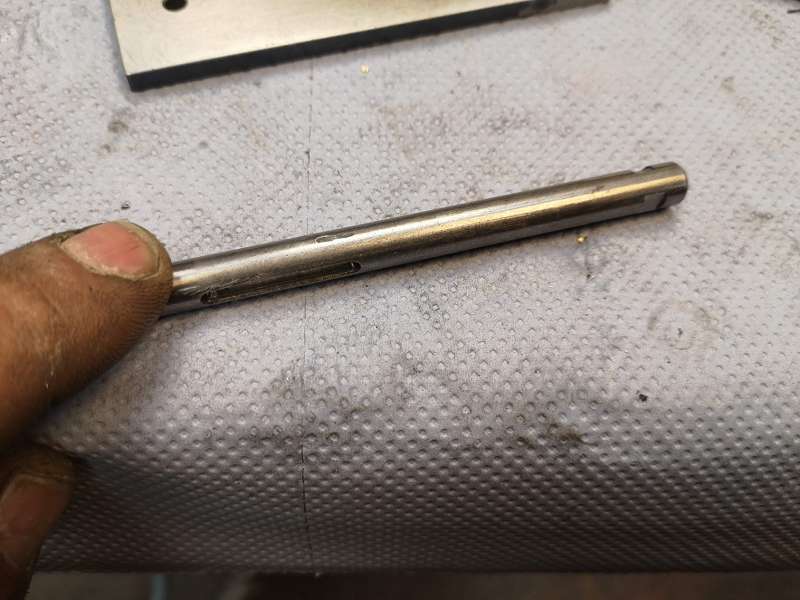

Heute habe ich den Motor zerlegt, die Welle ausgebaut und eine Neue Welle hergestellt mit den Abflachungen und der Nut für die passfeder.

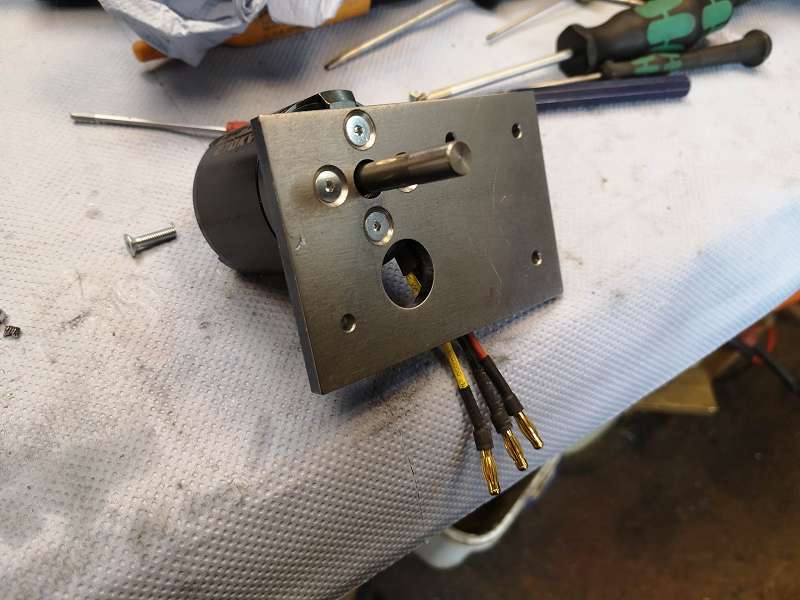

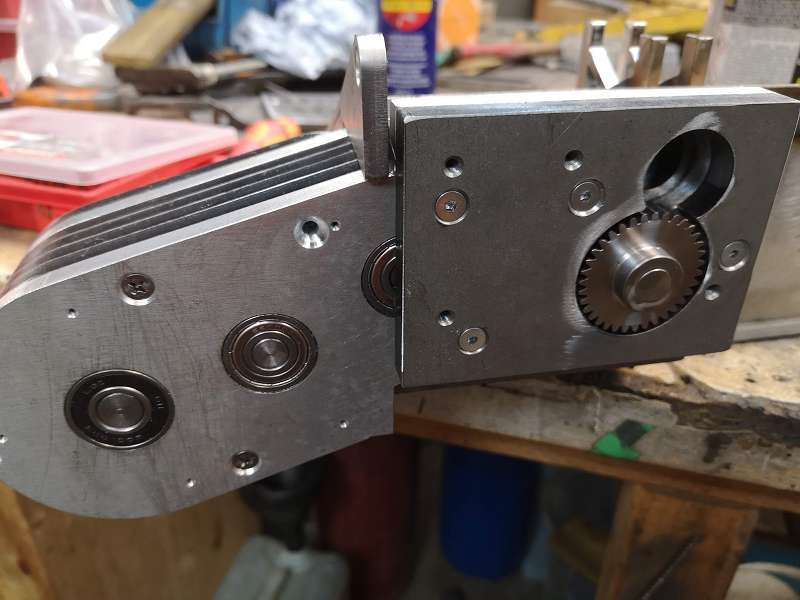

Angebschraubt an den Motorträger.

Das Ritzel aufgeschoben und mit einer Madenschraube gesichert.

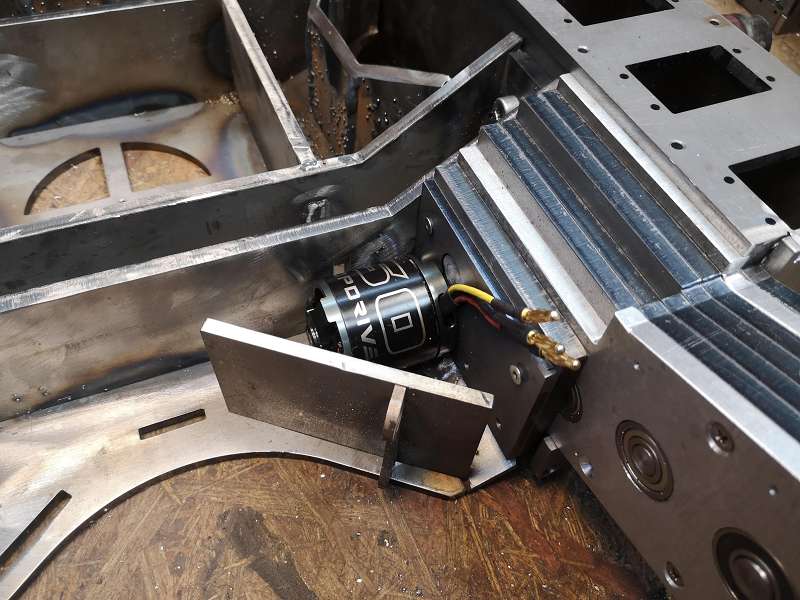

Hier dann im Eingebauten Zustand.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

05.04.2021 17:40

JensR
Administrator

Dabei seit: 16.01.2010
Beiträge: 5.265
Maßstab: 1:14,5
Wohnort: England

Level: 56 [?]
Erfahrungspunkte: 29.738.893
Nächster Level: 30.430.899

Sieht super aus!
Der Ofen :-O mein lieber Scholli!

Die Kugellager presst Du ein, nachdem Du die gelaserten Bohrungen aufgerieben hast?

06.04.2021 13:48

Nehmen Sie JensR in Ihre Freundesliste auf

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

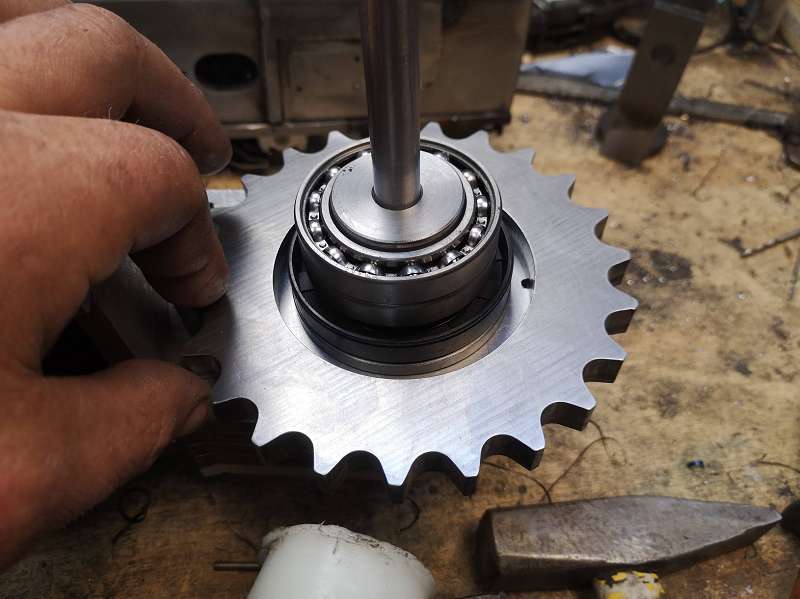

Danke Jens, ja bei H7 und Lager kannst du es rein Drücken mit den Fingern hab sie dann mit 648 Rein geklebt aber bei 4 zehntel Ungenauigkeit in der Lage der Löcher alles dann zusammen weg geworfen.

Beim Alu habe ich dieses mal auf 1 Zehntel den Durchmesser gefräst und dann gerieben, wenn ich für das Lager keine Reibale habe dann fräse ich es normal so genau das ich es rein Pressen muss.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

06.04.2021 15:13

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

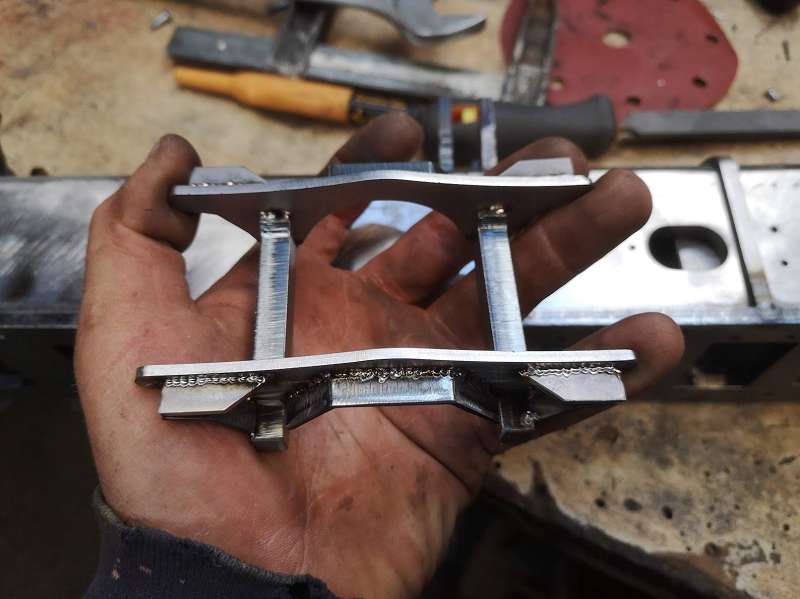

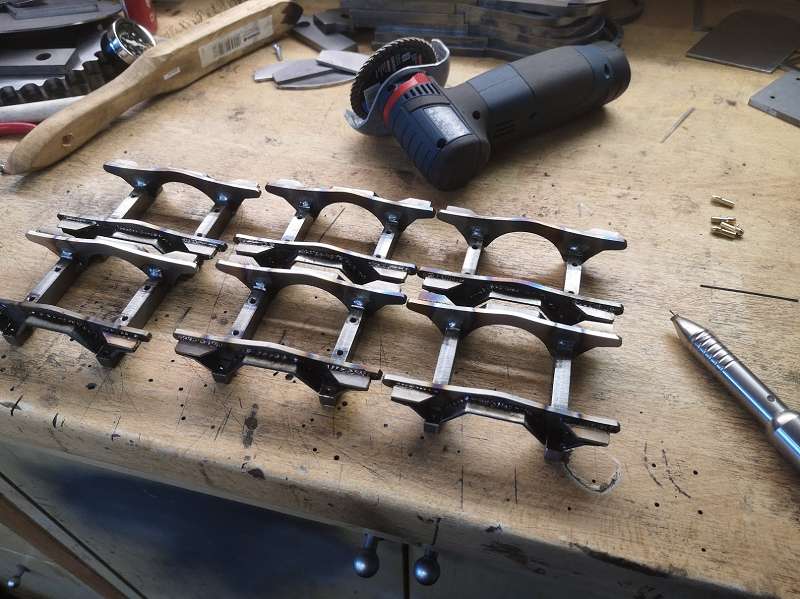

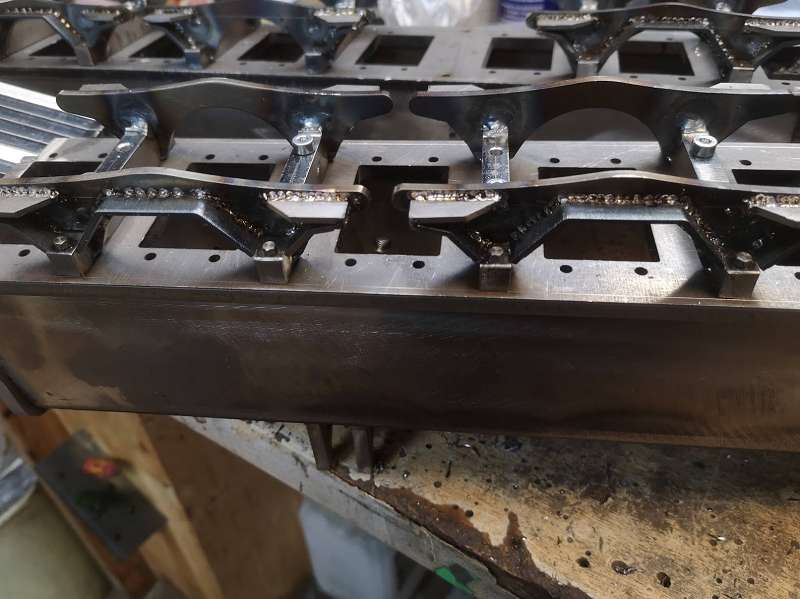

Heute habe ich mal die Steinabweiser zusammen geschweißt.

Hier mal ein Foto das man die Größe besser erkennt.

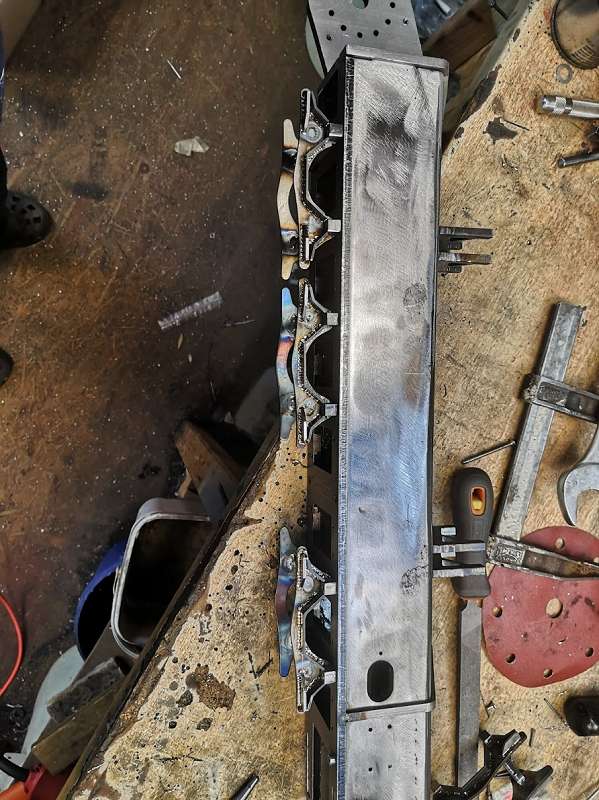

Hier mal ans Laufwerkschiff angeschraubt.

Hier die Fake Befestigung, hier kommt noch eine U-Scheibe auf die Schraube wenn ich welche bestellt hab ...

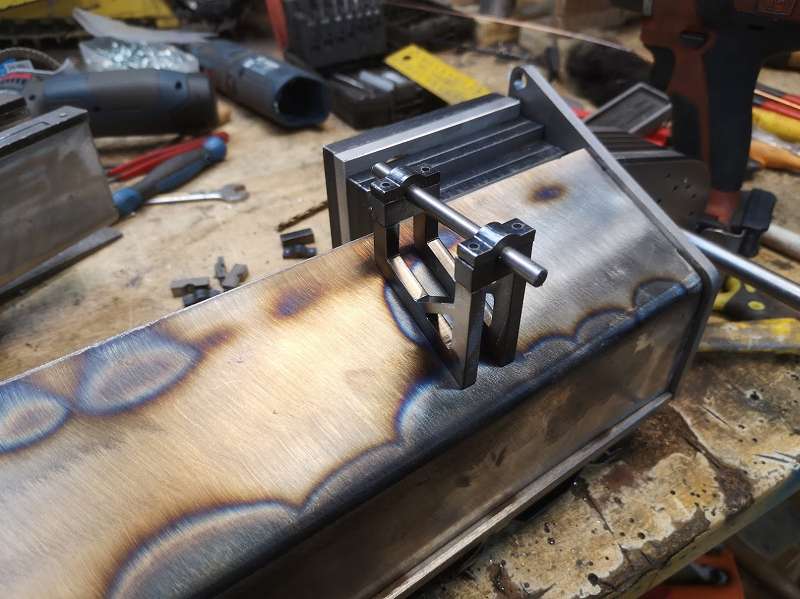

Und hier noch die Halter für die Tragrollen.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

10.04.2021 20:11

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

Heute hatte ich keine Lust auf schweißen bohren usw Heute war Drehtag großes Grinsen

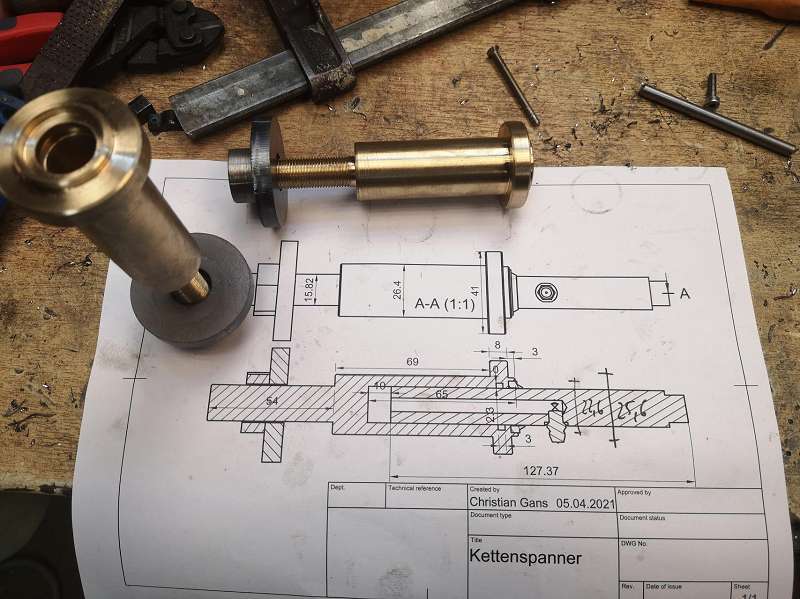

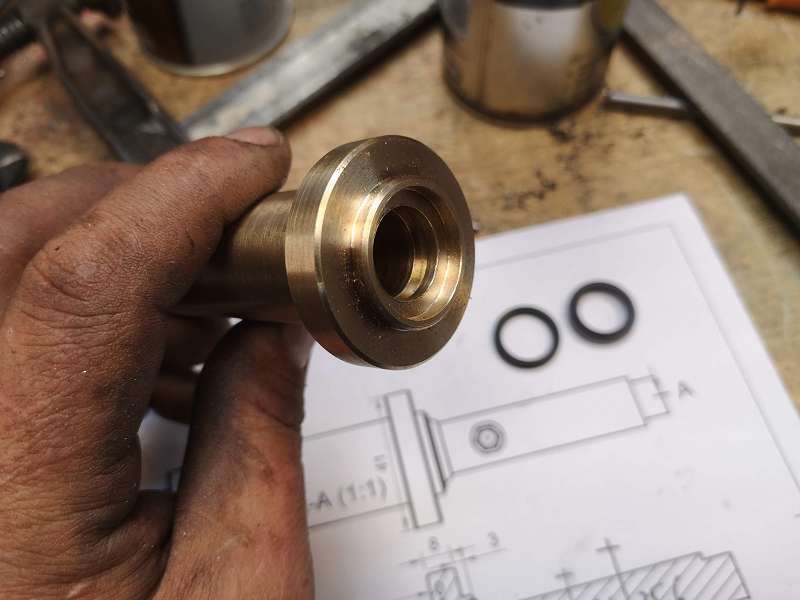

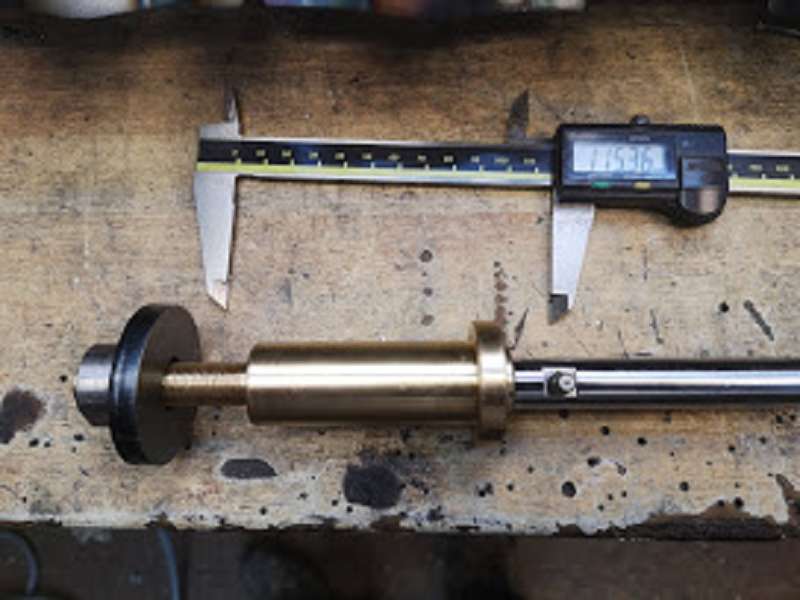

Habe die Kettenspanner gedreht, die Feder und die 16mm Hartverchromte Kolbenstange ist leider noch nicht da so konnte ich nur das (ich habe keine Ahnung wie ich es nenne soll) Hinterteil Drehen vorne kommt ein Abstreifer rein und dahinter gleich eine Nut für den X-Ring. Das Gewinde hinten ist ein MF 14x1,25 wo ich mir dann noch eine Mutter dazu machen musste die für einen 24er Schlüssel abgeflacht ist.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

11.04.2021 20:13

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

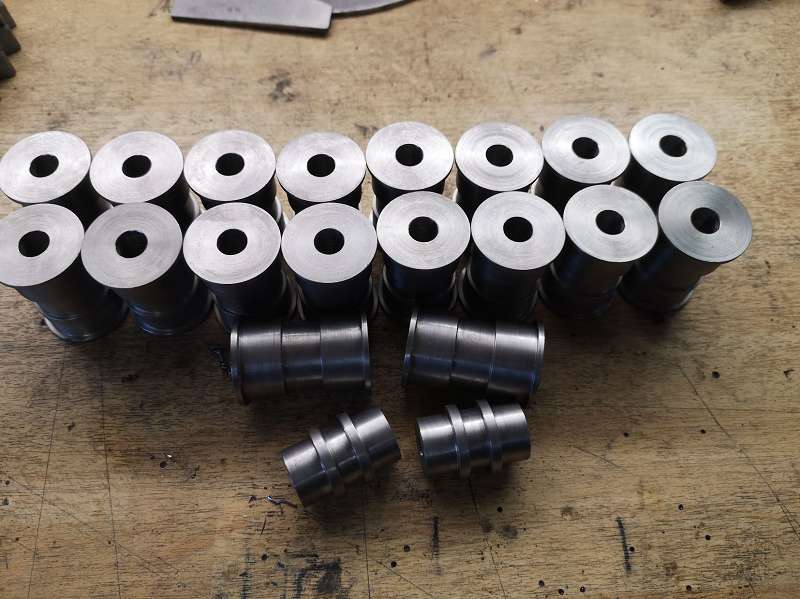

Gestern ist eine Lieferung Lauf und Tragrollen aus stahl gekommen die mir Gerd CNC Gedreht hat, danke dafür Gerd das deine CNC die Sträflings Arbeit übernommen hat für mich smile

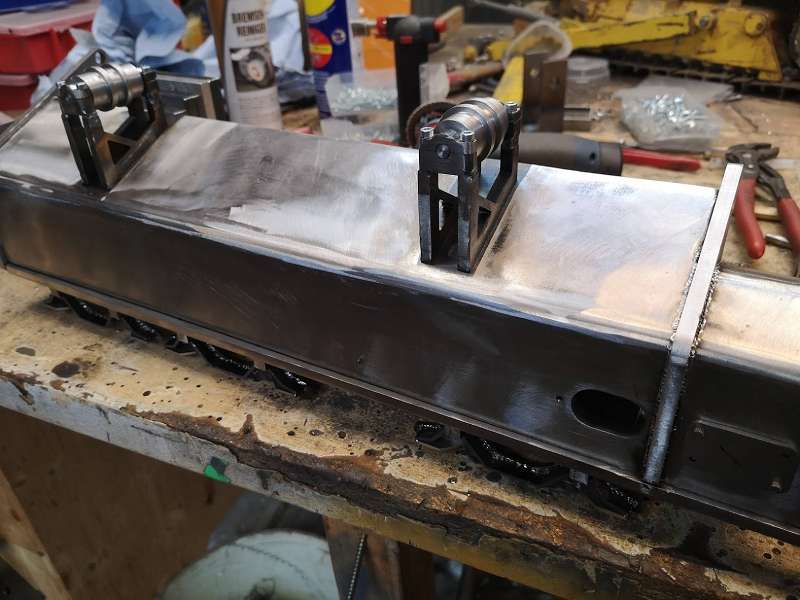

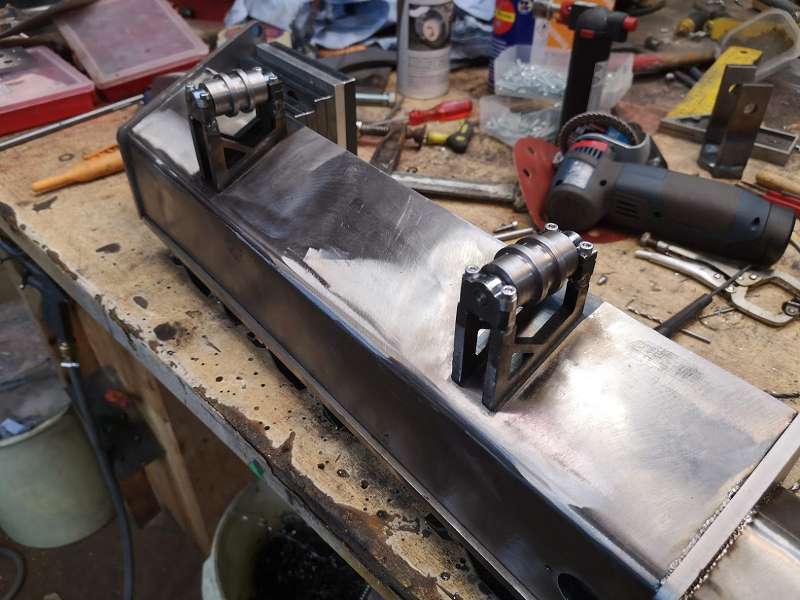

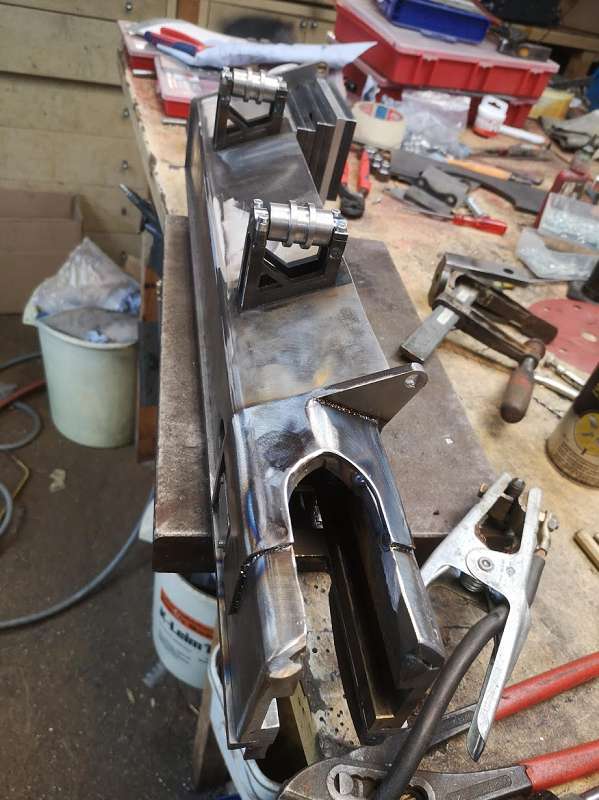

Habe mir dann gleich mal die Tragrollen in ein Laufwerksschiff eingebaut.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

15.04.2021 19:27

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

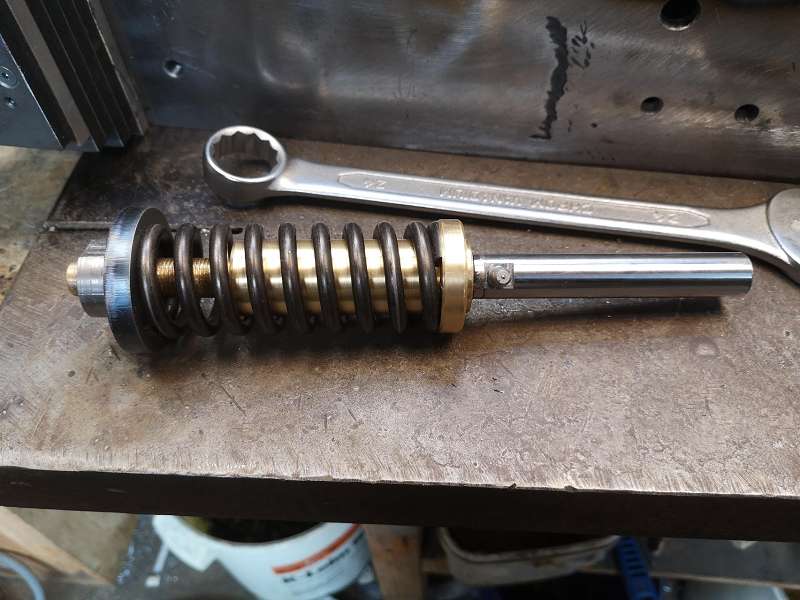

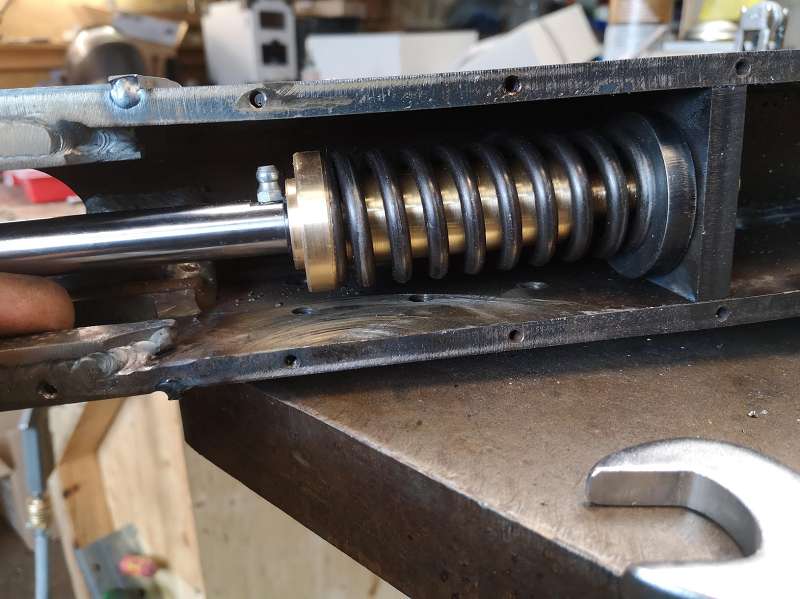

Gestern ist die Hartverchromte Stange gekommen und hab gleich mal den Kettenspanner fertig gemacht.

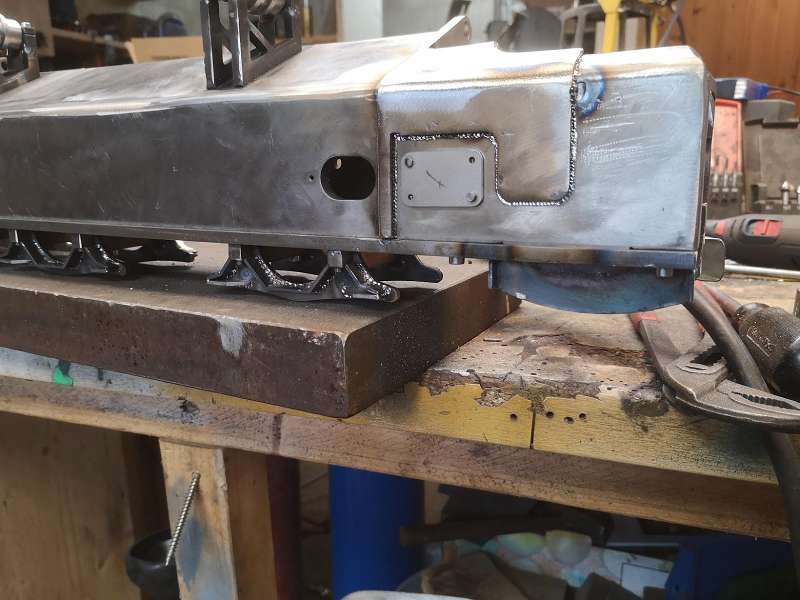

Und die Aufpanzerung hinterm Leitrad habe ich auch angeschweißt und Zurecht gebogen.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

17.04.2021 12:34

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

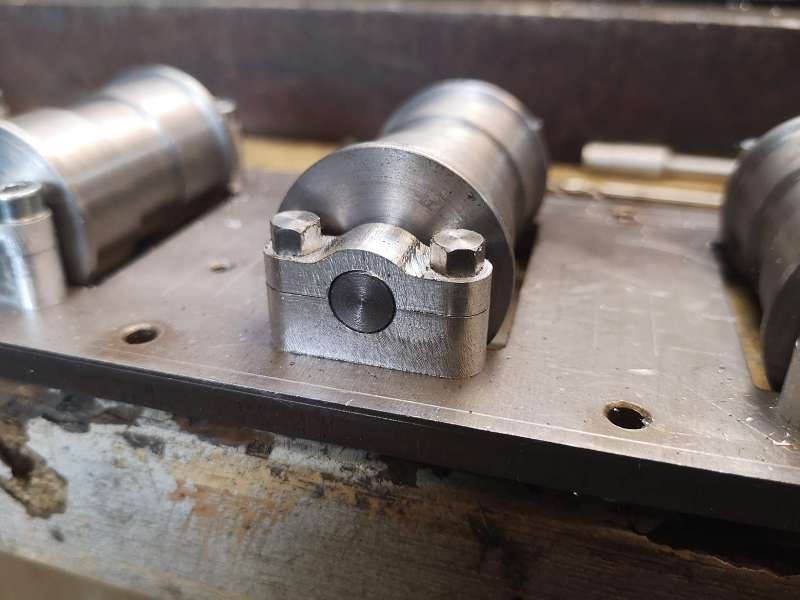

Heute habe ich mal die Laufrollenhalter aus Hochfesten Alu aw 7075 gemacht.

Erst alle Löcher gebohrt und festgeschraubt

Dann ausgefräst.

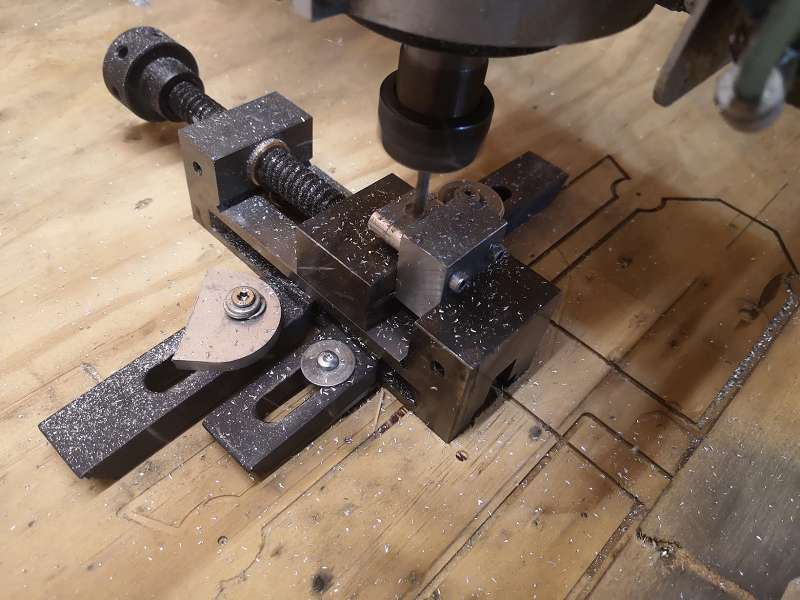

Habe in den Oberteil der halter ein M4 Gewinde geschnitten und mit dem unterteil an einen Halter geschraubt wo ich dann die Kontur ausgefräst habe das ganze dann 32 mal umspannen.

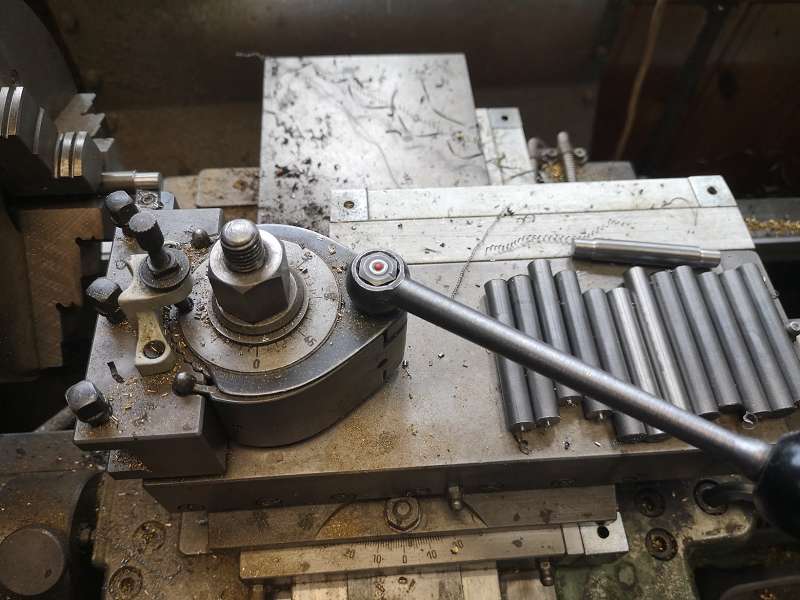

Bin dann immer von der Drehe wo ich die Bolzen abgestochen und einen Bund angedreht habe zur Fräse zum Umspannen gejumpt.

Habe die Halter dann alle an das Laufwerkschiff geschraubt und zusammen aufgerieben.

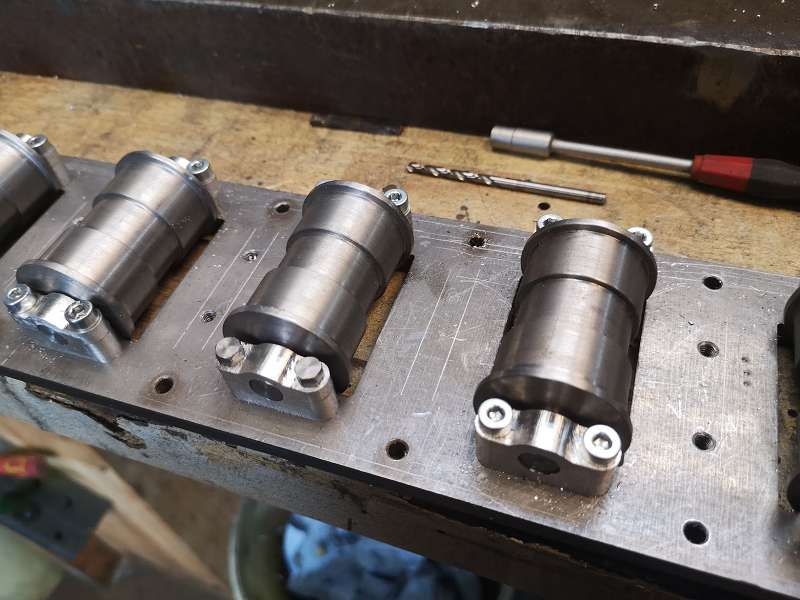

Wieder weg geschraubt und die Bolzen und Laufrollen mit angebaut.

2 Bolzen habe ich mal für die Optik mit Modellbauschrauben M4 versehen darunter kommt noch eine Beilage, beim Rest dann erst bei endmontage

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

17.04.2021 18:38

Kawoom

Foren Gott

Dabei seit: 10.08.2010
Beiträge: 2.220
Maßstab: 1:12
Wohnort: Essen

Level: 51 [?]
Erfahrungspunkte: 12.080.626
Nächster Level: 13.849.320

Du gibst ganz schön Gas top

Hast du die Lauf- und Tragrollen noch mit Kugellagern oder Buchsen versehen oder laufen die so auf der Achse?

__________________
Grüße Fabian

18.04.2021 09:20

Nehmen Sie Kawoom in Ihre Freundesliste auf

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

Nein Fabian die bleiben erst mal so weil ich schon alle Varianten durch habe bei meinen Baggern und die mit Kugellager is die schlechteste gewesen bis jetzt weil sich die ganz schnell fressen.

Soll irgendwas von beiden die nächsten Jahre nachgeben dann kann ich die lauftollen mit Buchsen versehen oder die Bolzen neu machen oder beides

Beim 970 hat sich jedenfalls letztes Jahr in kürze das Lager im Leitrad so gefressen das nimmer umging

Was machst du rein ?

__________________
MFG

Christian

Alles außer CAT ! Zunge raus

_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee

18.04.2021 11:31

Kawoom

Foren Gott

Dabei seit: 10.08.2010
Beiträge: 2.220
Maßstab: 1:12
Wohnort: Essen

Level: 51 [?]
Erfahrungspunkte: 12.080.626
Nächster Level: 13.849.320

Ah, gut das ich gefragt habe. Wollte beim 6015 die Laufrollen aufbohren und Lager einsetzen. Bisher sind die auch ohne. Bin in den letzten Tagen aber echt am überlegen ob ich das wirklich machen soll. Kette runter und alles demontieren gehört nicht unbedingt zu meinen Lieblingsbeschäftigungen...
In den Leiträdern beider Bagger habe ich Messingbuchsen drin. Da gab es bisher noch keine Probleme. Das kann ich soweit empfehlen.

__________________
Grüße Fabian

18.04.2021 11:37

Christian

Administrator

Dabei seit: 12.08.2006
Beiträge: 2.165
Maßstab: 1:14,5
Wohnort: Regensburg

Level: 52 [?]
Erfahrungspunkte: 14.940.764
Nächster Level: 16.259.327

Themenstarter Thema begonnen von Christian

Dann lass es lieber so, ob du nun jetzt alles ausbaust oder in 5 Jahren wenn's wirklich verschlissen ist, ist doch egal und mein gedanke ist .... 1 Meter 10er Rundmaterial kostet nichts und 20 Laufrollen 100 € CNC gedreht das sollte im 5 Jahresservice drin sein großes Grinsen
